★ 具有短路、堵轉、過負荷、接地、缺相/不平衡、欠載、TE曲線、欠/過壓、啟動超時、外部故障、抗晃電等多種保護功能
★ 測量三相電流、零序電流、三相電流不平衡度、三相電壓、零序電壓、三相電壓不平衡度、有功/無功功率、功率因數、頻率等電量，實現對電動機的綜合保護，并具有保護事件的記錄功能
★ 有功電能（kWh）無功電能（kVARh）
★ 保護方式：繼電器保護輸出方式，通過繼電器常閉點（硬閉點）接入二次操作回路實現保護功能
★ 寬范圍交直流通用電源：AC/DC85～265V
★ 1路RS-485通訊接口(光隔)，Modbus RTU通訊規約
★ 8路開關量遙信輸入：其中DI7具有故障連鎖跳閘功能，4路繼電器輸出
★ 綜合測量值和SOE記錄，通過通訊接口實時讀取，保護參數可由顯示單元及通訊軟件設定
☆ 擴展顯示單元：實時顯示測量電量，現場設定保護參數
三按鍵中文液晶顯示單元
☆ 雙RS-485通訊接口
☆ 1路可編程DC4～20mA模擬量輸出
☆ 失壓再啟動
☆ Profibus-DP通訊接口
☆ DeviceNet通訊接口
☆ 外接零序/漏電電流互感器輸入，測量零序/漏電電流
☆ 電流輸入兩種方式，用戶可根據需要靈活選擇
1、專用小型CT輸入（MT選配）：
15A以下(MT25)、15A-60A(MT100)、
30A-90A(MT150)、60A-150A(MT250)
2、150A以上采用標準CT（1A/ 5A）
注：Profibus-DP、DeviceNet與雙RS-485通訊，只能任選其一

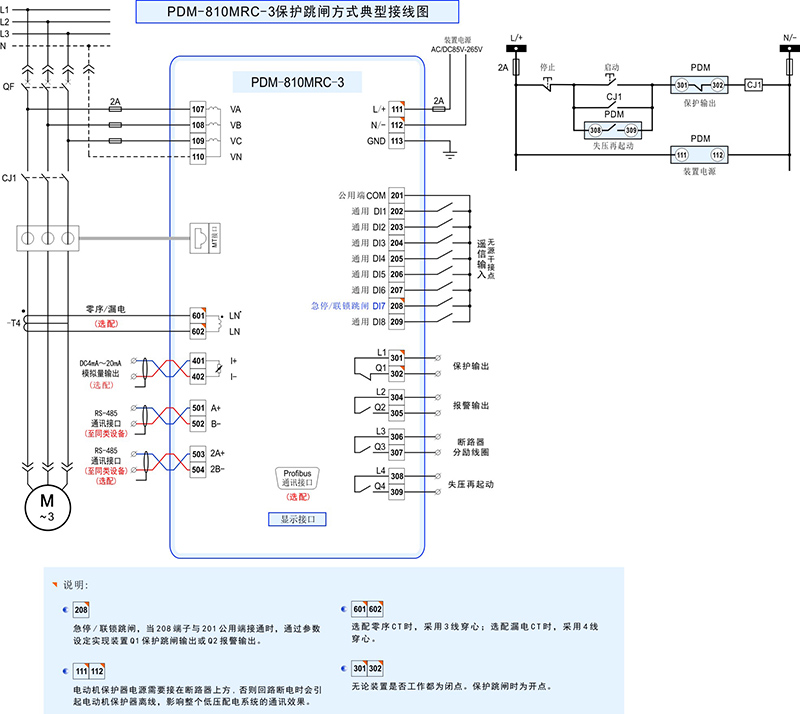

注：本圖僅供參考，接線圖以實物為準，如有異議采購前與我公司技術聯系4008-128-528。
