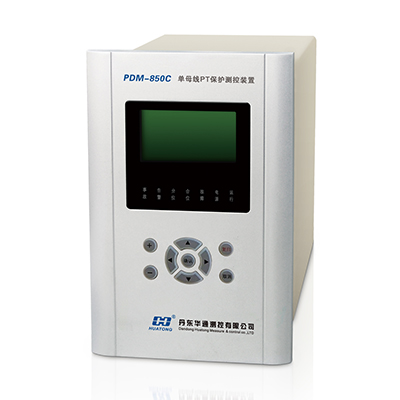

單母線PT保護測控裝置/PDM-850C-U1





★具有母線接地、過/低電壓、PT斷線/失壓等多種告警功能，并具有告警事件的記錄功能；

★測量三相/線電壓、零序電壓；

★1路RS-485通訊接口，Modbus RTU通訊規約；

★14路開關量遙信輸入：其中2路具有PT刀閘合分位信號接入功能；

★1路繼電器輸出：用于告警信號輸出；

★三相電壓測量值和SOE事件記錄，可通過通訊端口實時讀取，而所有保護參數均可通過顯示面板設定；

適用范圍：該單母線PT保護測控裝置適用于35kV至6kV電壓等級的單母線PT回路的測量和保護。

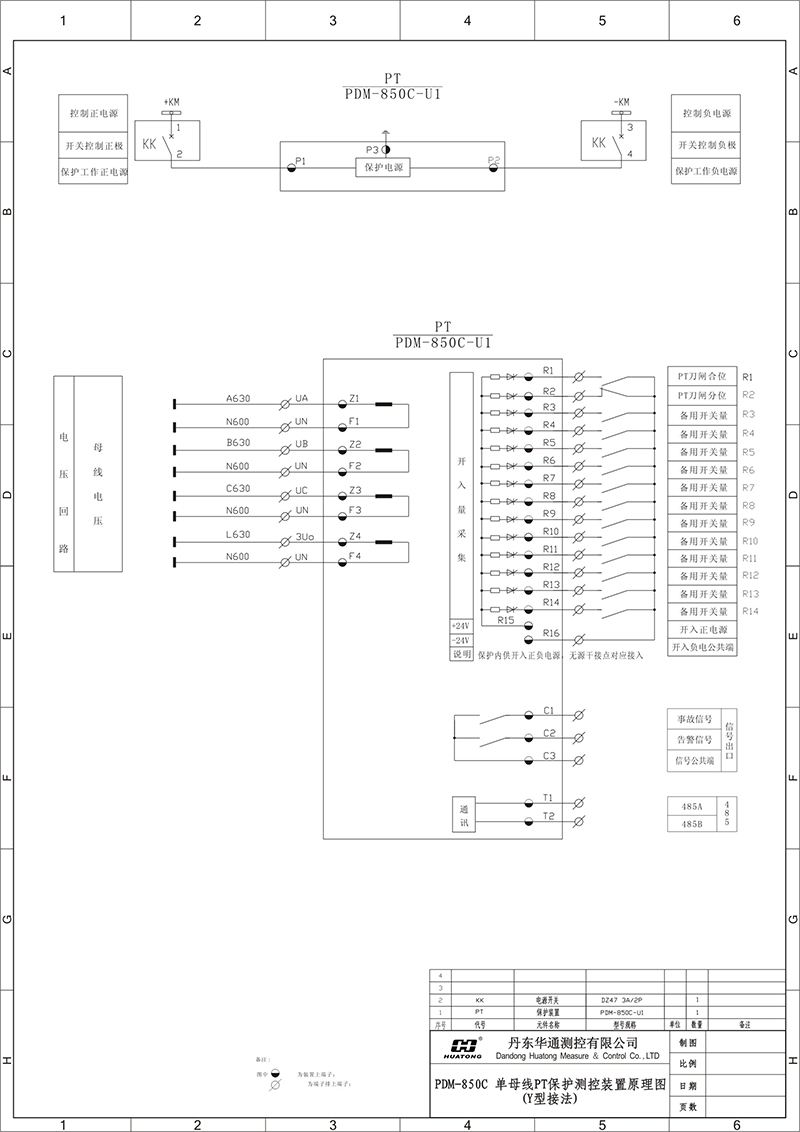

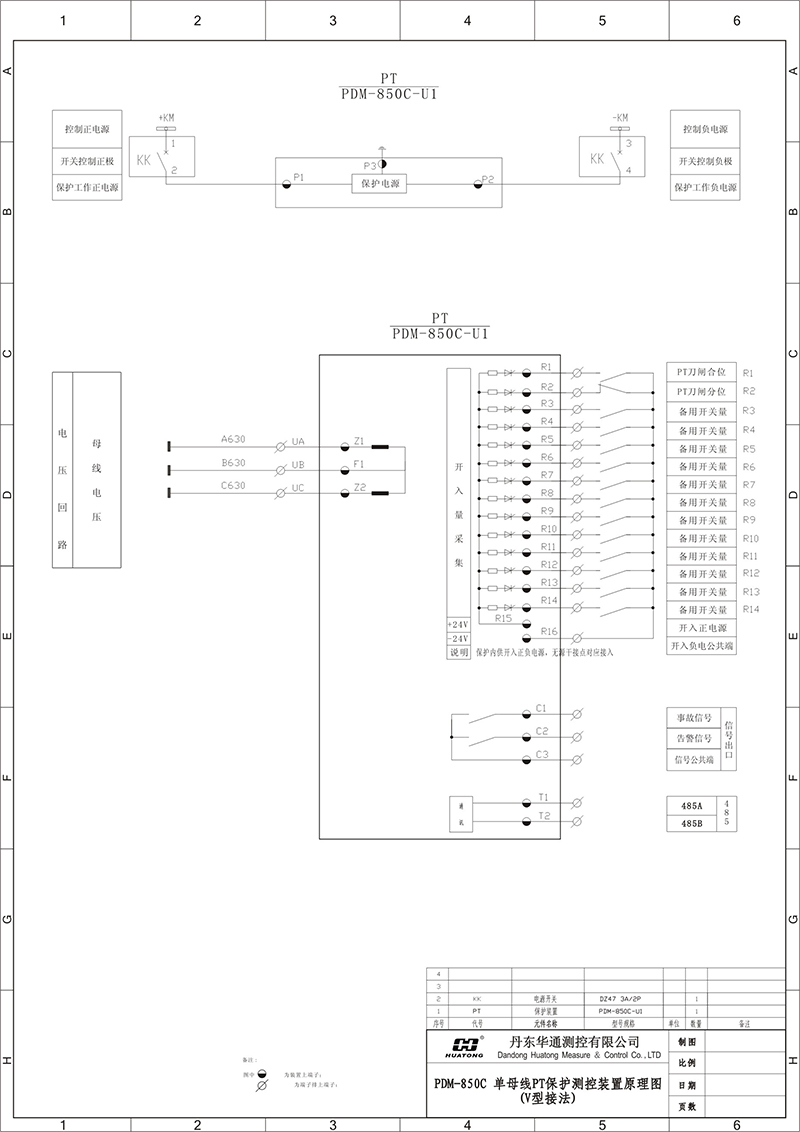

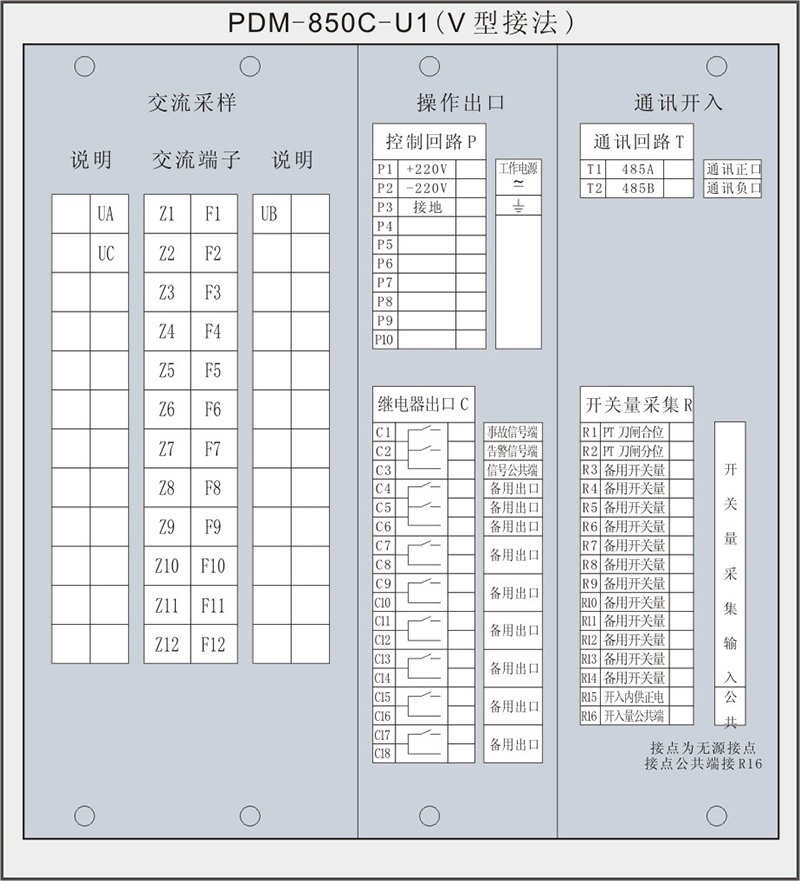

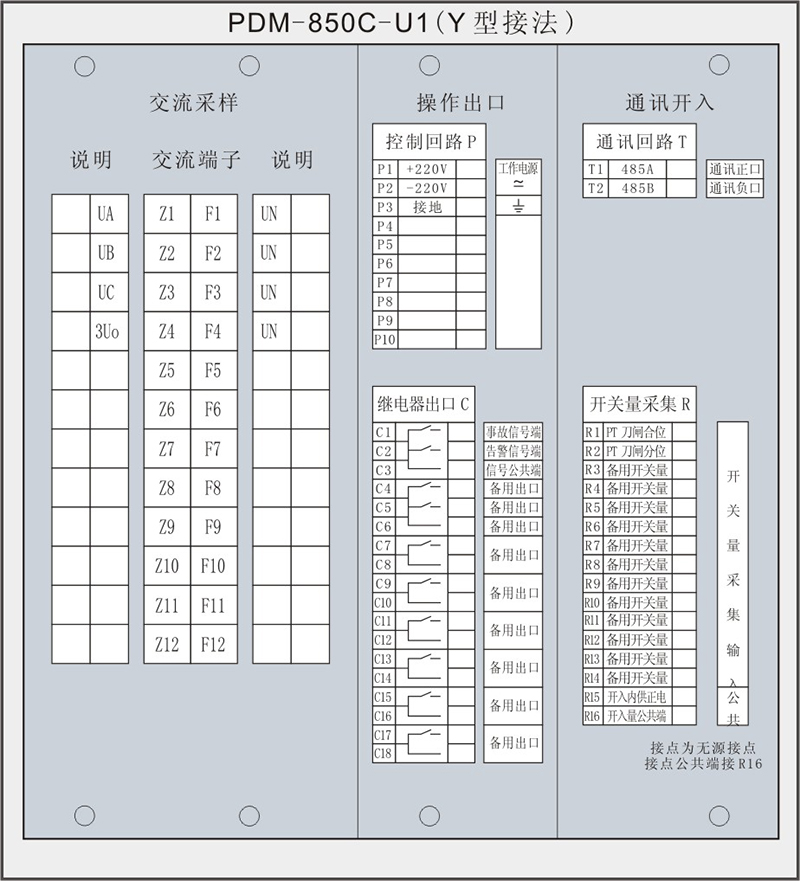

注：本圖僅供參考，接線圖以實物為準，如有異議采購前與我公司技術聯系4008-128-528。
